คำเตือน
การดัดแปลงมีความเสี่ยง ผมไม่สามารถรับผิดชอบต่อความเสียหายใดๆ ที่อาจเกิดกับตัวบุคคลและเครื่องเล่นเกม Atari 2600 ของท่านได้นะครับ ถ้าท่านไม่แน่ใจ รบกวนให้หาคนที่มีประสบการณ์ด้านไฟฟ้าและการบัดกรีช่วยจะปลอดภัยกว่า
ก่อนการแกะตัวเครื่อง ควรถอดสายไฟ และสายต่อพ่วงอื่นๆออก จากนั้นเปิดสวิตช์เครื่องให้อยู่ในตำแหน่ง on ทิ้งไว้ประมาณ 10 นาทีก่อนการเริ่มแกะตัวเครื่อง
เริ่มเลย

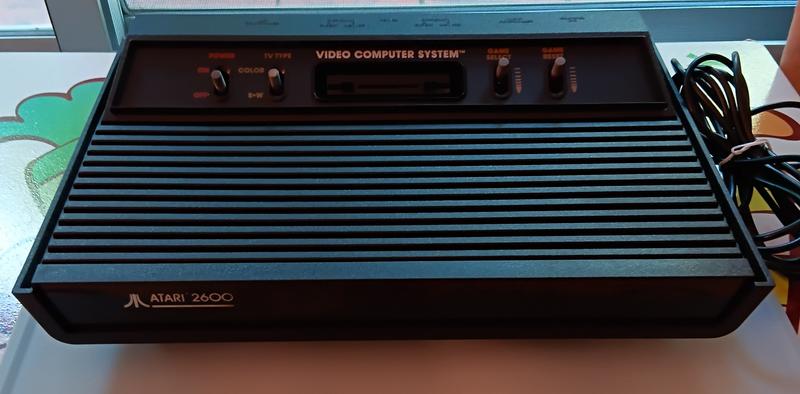

-Atari 2600 จะแบ่งรุ่นกว้างๆ เป็นแบบ 4 สวิตช์ กับ 6 สวิตช์ ในที่นี้คือ 4 สวิตช์
*รุ่นนี้รู้จักกันในชื่อ Vader
-ทดลอง ต่อสายสัญญาณ RF เข้ากับจอแบบ CRT (จอตู้ตามบ้านสมัยก่อน) แล้วจูนช่อง ผลออกมา ดูภาพแล้วไม่ชัด มีอาการภาพล้ม สงสัยวงจร RF เสีย (ไม่มีรูปตอนทดลอง) เลยจะทำ Basic Composite Mod คือ ให้ออกเป็น สายสัญญาณขาว แดง เหลือง ที่รู้จักในชื่อ RCA AV และ Composite
*ปัจจุบันมีการแปลงแบบใช้ชุดสำเร็จ TIARA หรือ CleanComp ซึ่งให้ภาพที่ดีกว่า เหมาะสำหรับท่านที่สะดวกในการหาซื้อจากต่างประเทศและมีงบในตรงส่วนนี้ ท่านสามารถค้นหาใน internet หรือดูใน youtube ได้ ในที่นี้ขอไม่กล่าวถึงรายละเอียดในการทำ TIARA หรือ CleanComp

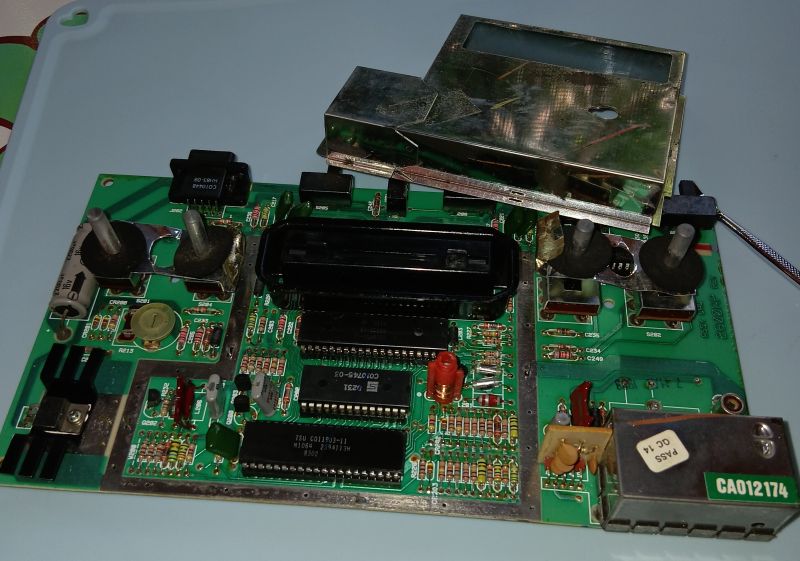

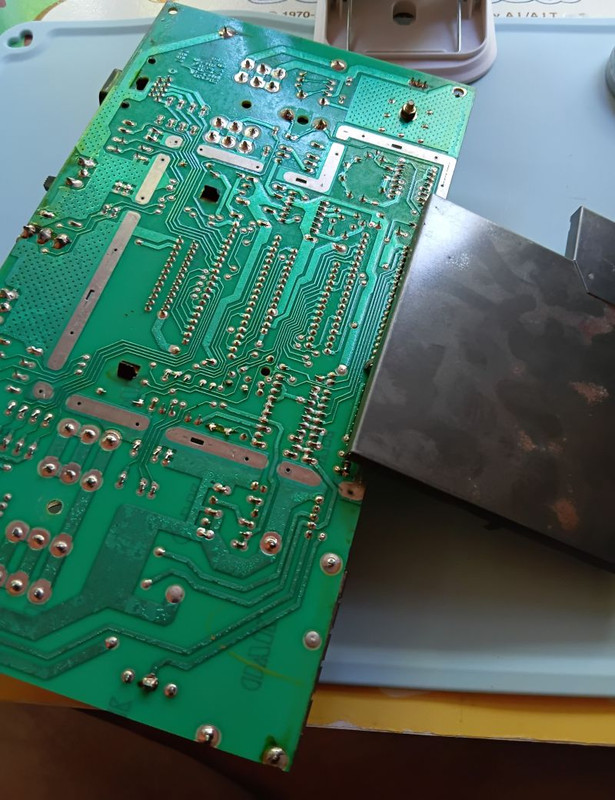

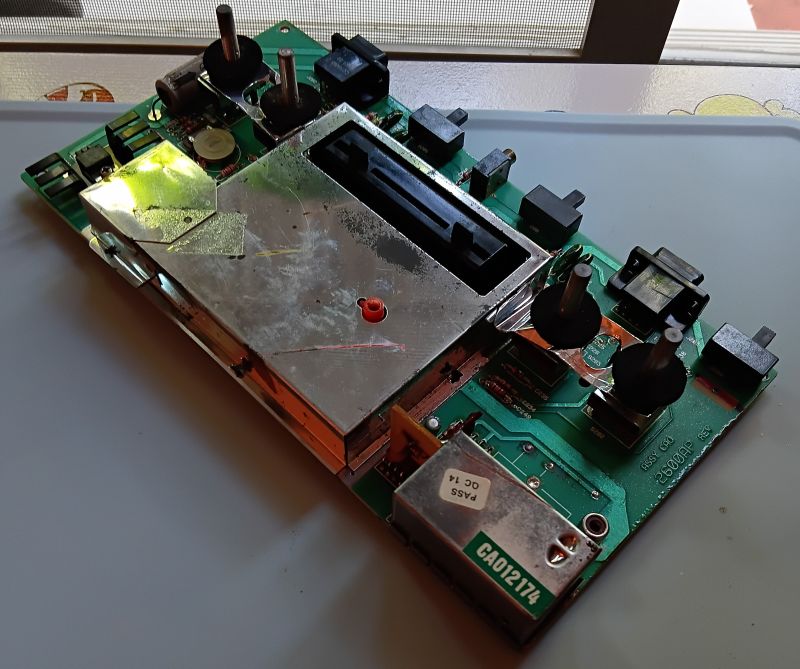

-ตอนแกะเครื่อง

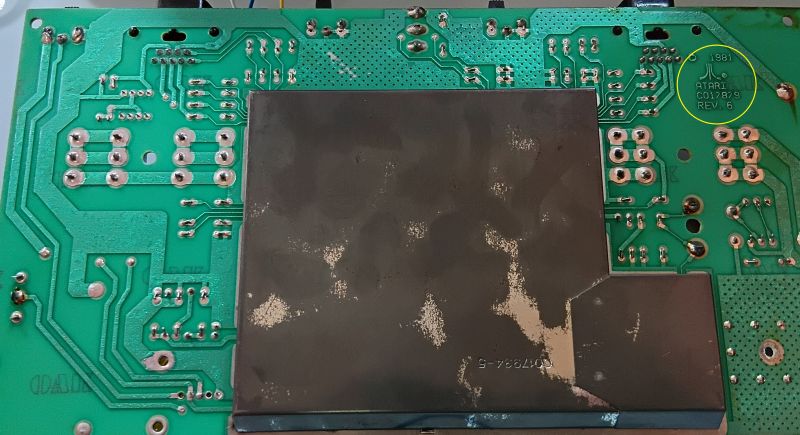

*บอร์ดรุ่น 6 (REV 6)
-เนื่องจากเครื่องเกมรุ่นก่อนๆมีการแบ่งโซน (แล้วอันนี้โซนไหน) ค้นข้อมูลมาได้ว่าเป็นรุ่น PAL

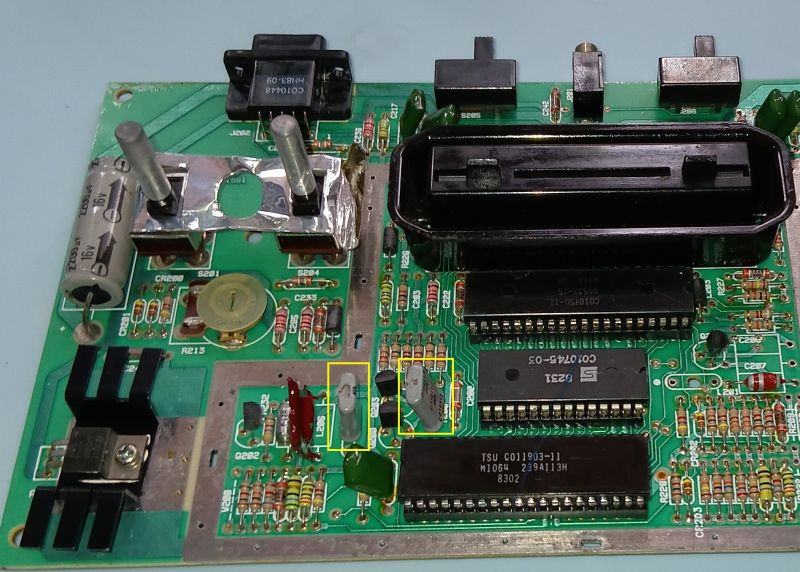

*จากรูปข้างบน ชิ้นส่วนที่อยู่ในกรอบสีเหลืองเรียกว่า Crystal Oscillator ถ้ามี 1 ชิ้นจะเป็น NTSC ส่วน 2 ชิ้นจะเป็น PAL
*ตัว TIA Chip ที่อยู่ล่างสุด จะมีรหัส C011903 สำหรับโซน PAL

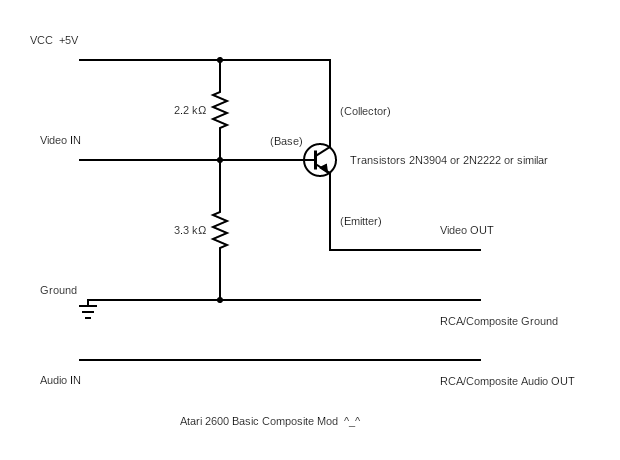

-ขั้นตอนต่อไปหารูปวงจร Atari 2600 Basic Composite Mod จากหลายๆที่ใน internet มาดู ดูแล้วเลยอยากวาดขึ้นใหม่พร้อมรายละเอียดเพิ่มเติม ตามนี้
-มาต่อวงจรจริงตามรูปแบบที่วาดไว้

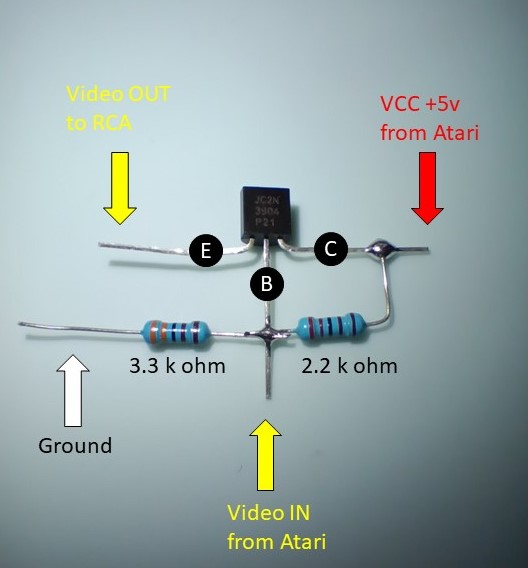

อุปกรณ์ที่ต้องใช้มีดังนี้
-ทรานซิสเตอร์ (Transistor) เบอร์ 2N3904 (หรือตัวอื่นที่มีค่าภายในใกล้เคียงกัน เช่น 2N2222) จำนวน 1 ชิ้น
-ตัวต้านทาน (Resistors) 2.2k Ohm และ 3.3k Ohm อย่างละ 1 ชิ้น
*ข้อมูลใน internet ที่พบเจอ จะนำชิ้นส่วนต่างๆ ลงบอร์ดเล็ก หรือไม่ก็ใช้แบบสำเร็จรูป แต่อันนี้ต่อแบบไม่ลงบอร์ดเล็ก น่าจะดูง่ายว่าเริ่มจากตรงไหนไปไหน
*วงจรนี้จะมีหน้าที่เกี่ยวกับการแสดงภาพเท่านั้น ส่วนเรื่องเสียงสามารถต่อตรงจากตำแหน่งในบอร์ด Atari ได้
-บัดกรีให้เรียบร้อย พร้อมเอาไปลงบอร์ด Atari 2600
-ในการแปลง ต้องมีการนำชิ้นส่วนในบอร์ด Atari 2600 ออกด้วยตามแต่ละรุ่น ในที่นี้จะเป็นเฉพาะของบอร์ด Vader [PAL]

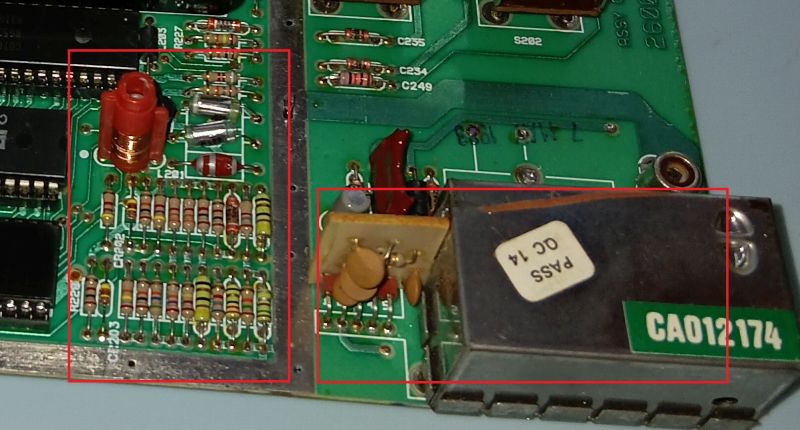

-พื้นที่ที่ต้องเอาชิ้นส่วนในบอร์ด Atari 2600 มี 2 ส่วนใหญ่ๆ ตามรูปในกรอบสีแดง
-ส่วนที่ 1
-ส่วนที่ 2

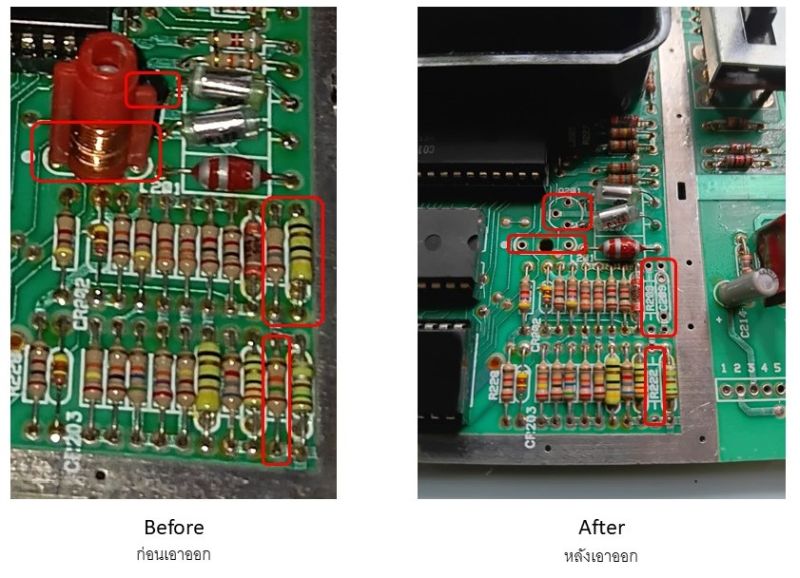

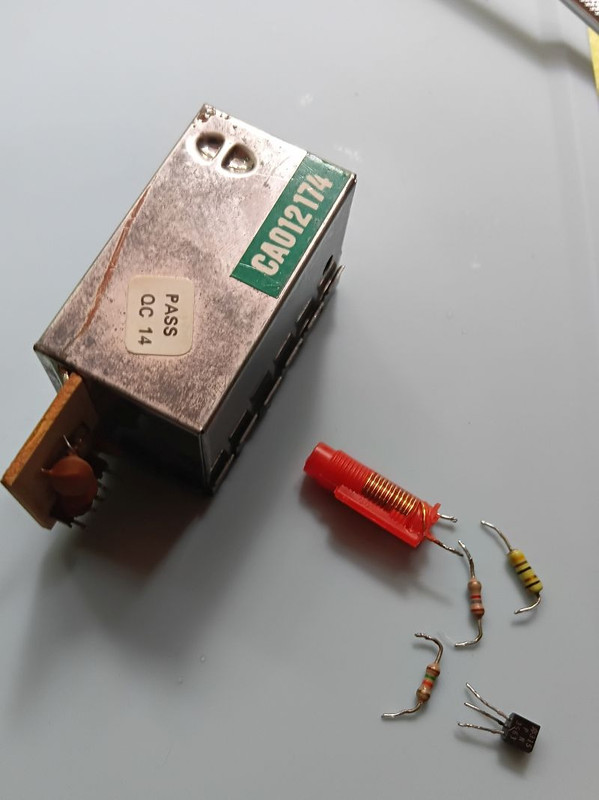

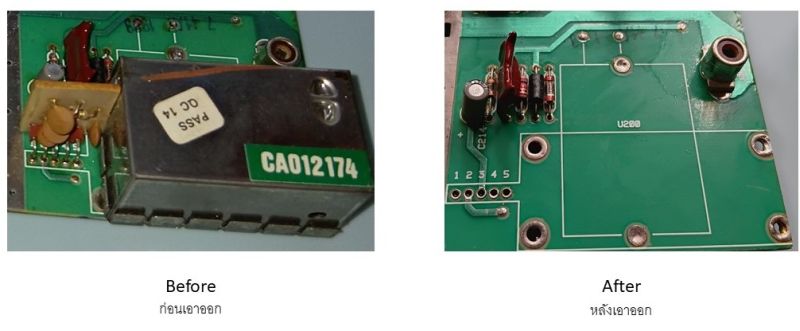

-รูปด้านล่างนี้ แสดงชิ้นส่วนในบอร์ด Atari 2600 ที่ถูกเอาออก

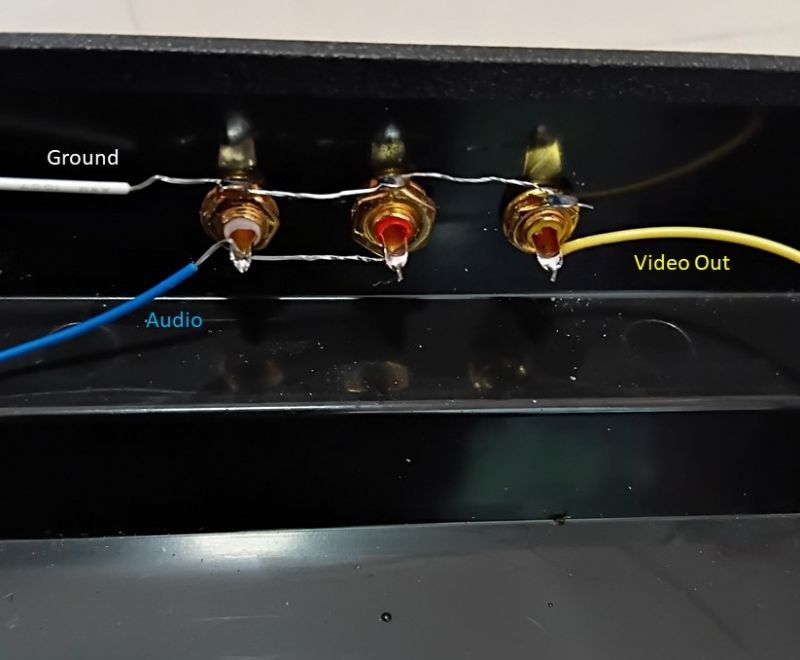

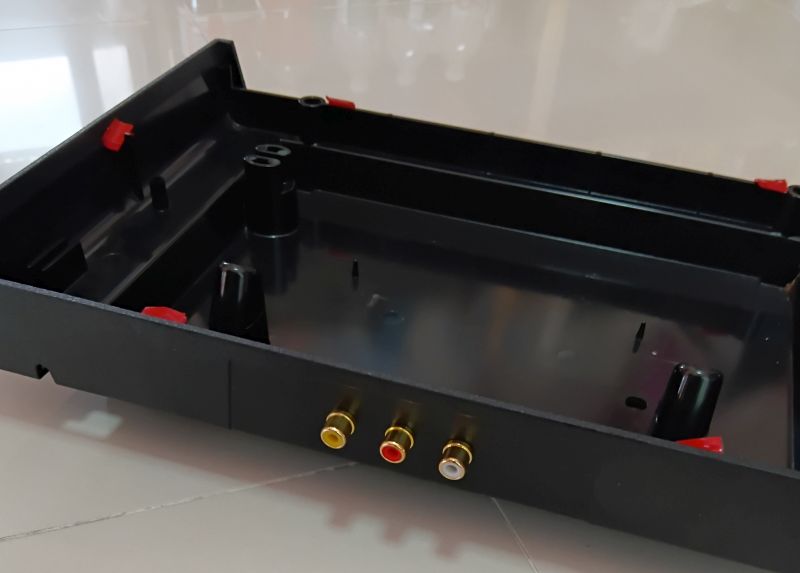

-มาถึงขั้นตอนเจาะด้านหลังตัวเครื่องพลาสติกและต่อหัวสัญญาณ RCA ได้ตามรูปนี้เลย
-และบัดกรีสายสัญญาณเอาไว้ก่อน เพื่อรอต่อสายสัญญาณไปยังวงจร composite และบอร์ด Atari 2600 (ใช้สายขนาด 28 AWG ยาวประมาณ 30 เซนติเมตร ในการทำ)

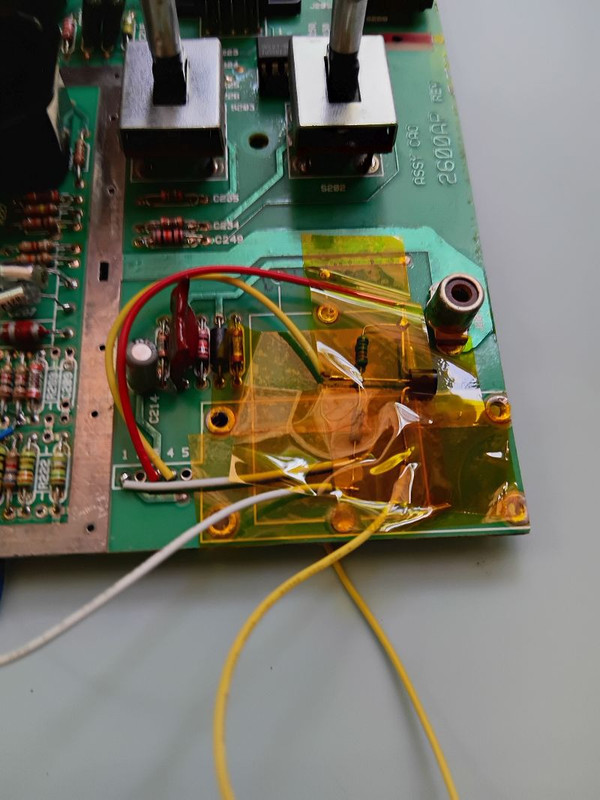

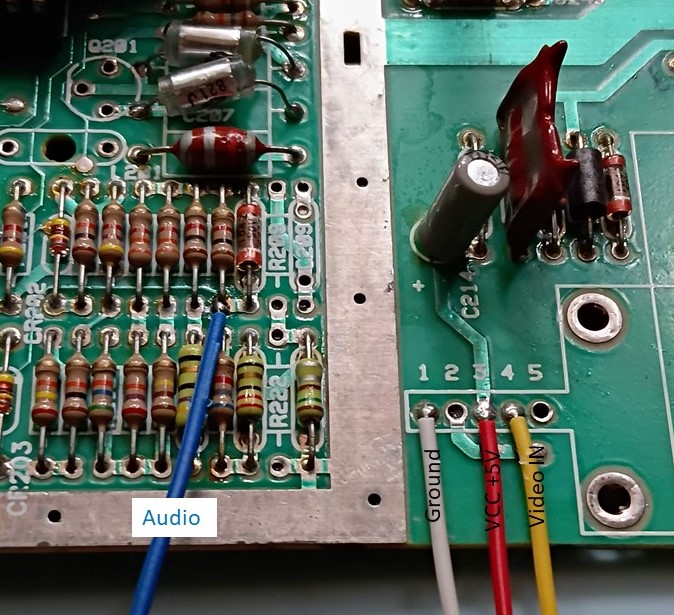

-ต่อมาบัดกรีวงจร Basic Composite Mod เข้ากับบอร์ด Atari 2600 และหัวสัญญาณ RCA ตามรูปด้านล่าง
***อย่าลืมติดเทปกันไฟให้ตัววงจรด้วย***

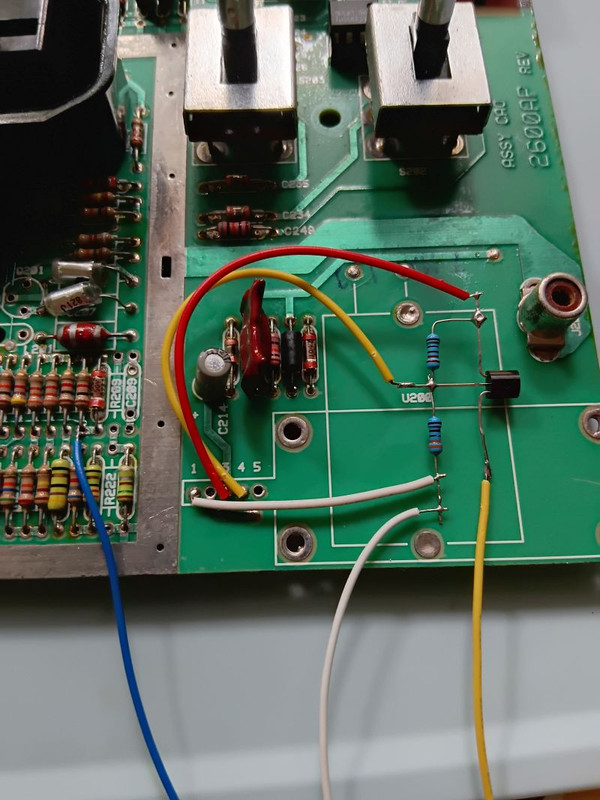

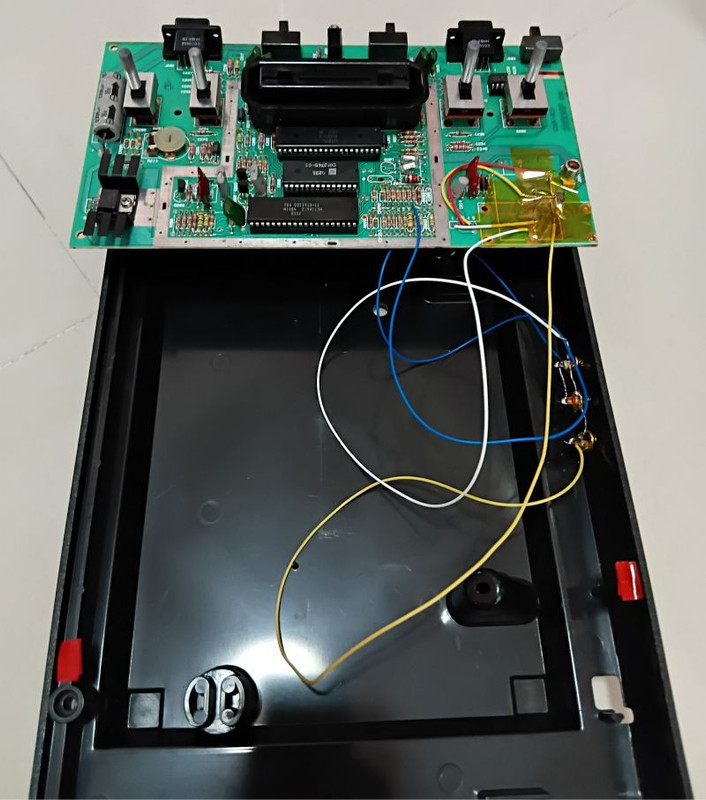

-รูปข้างล่างนี้แสดงตอนบัดกรีเสร็จแล้ว ก่อนประกอบเครื่องกลับ
ในส่วนข้างล่างต่อไปนี้เป็นการปรับแต่งเพิ่มเติมเพื่อช่วยให้สัญญาณภาพและเสียงดีขึ้น

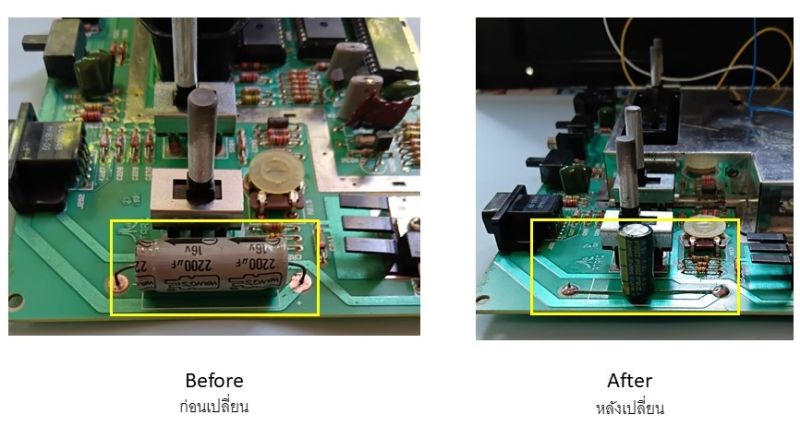

-เปลี่ยนตัวเก็บประจุ

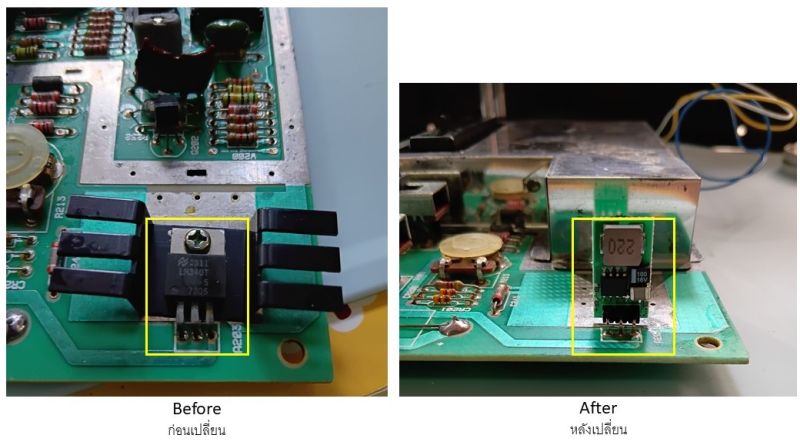

-เปลี่ยน 7805 Voltage Regulator เป็นแบบใหม่ ต่างประเทศเรียกว่า buck (เปลี่ยนเพื่อช่วยทำให้ร้อนน้อยลง)

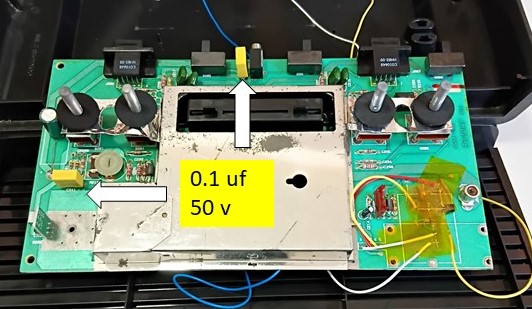

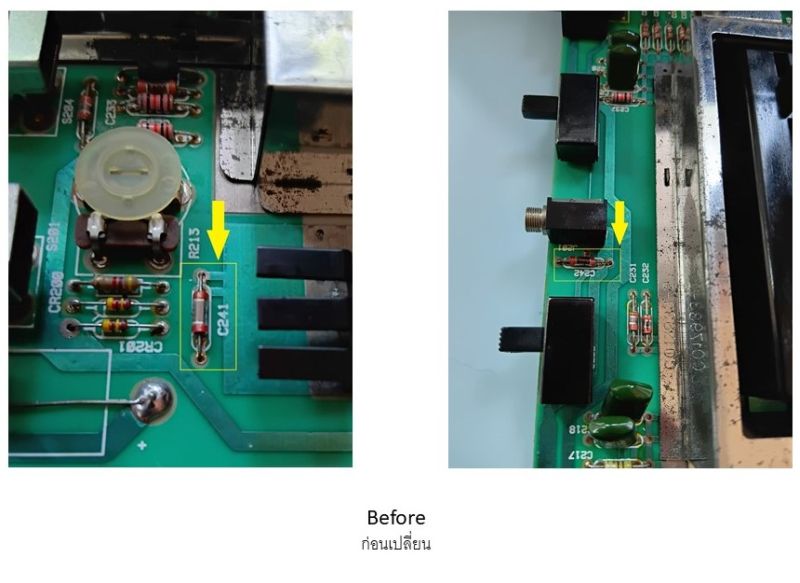

-เปลี่ยน ตัวเก็บประจุ ในตำแหน่ง C241 และ C242 เป็น ค่า 0.1 uf 50v

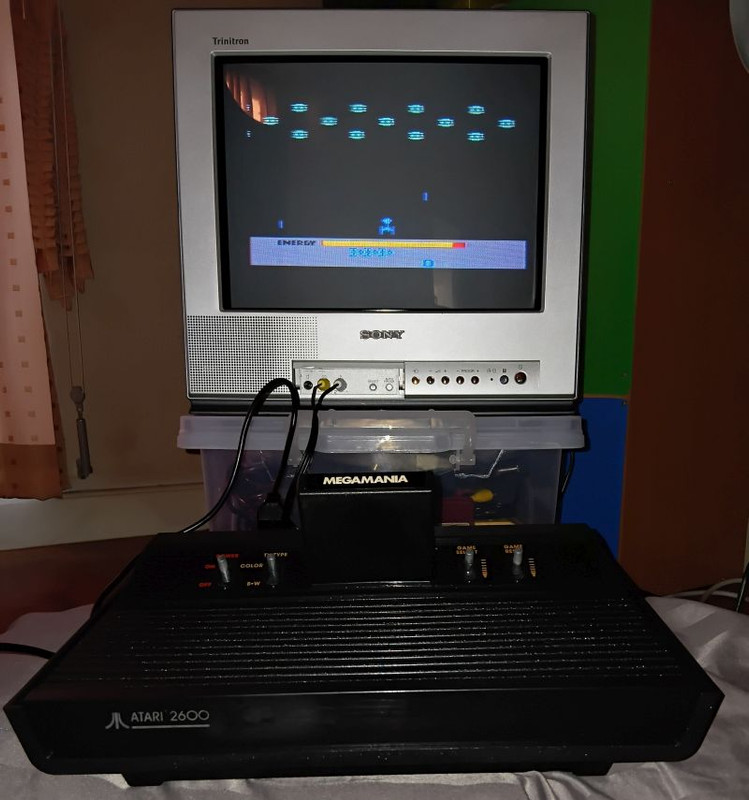

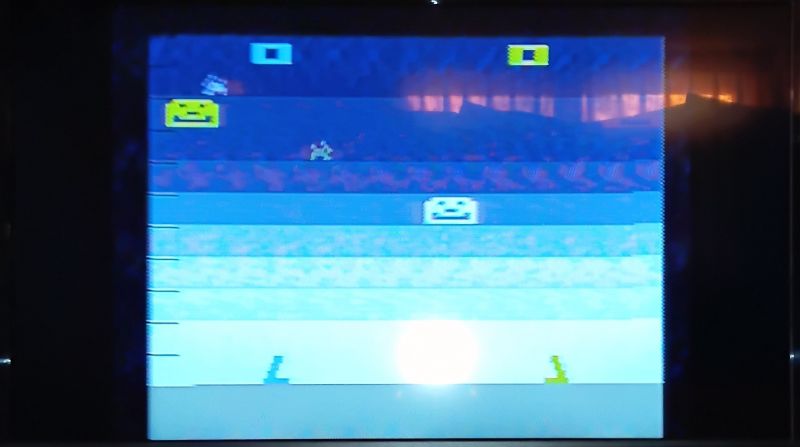

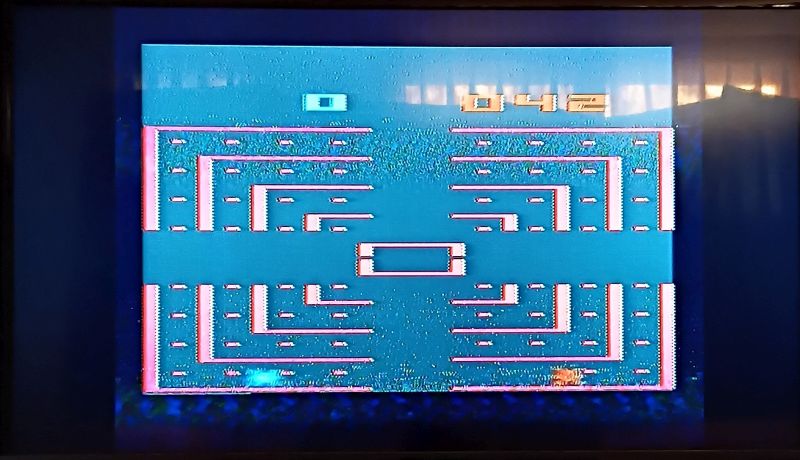

-ทำเสร็จ ประกอบตัวเครื่องกลับ นำไปทดลองต่อกับจอภาพ ได้ผลตามนี้

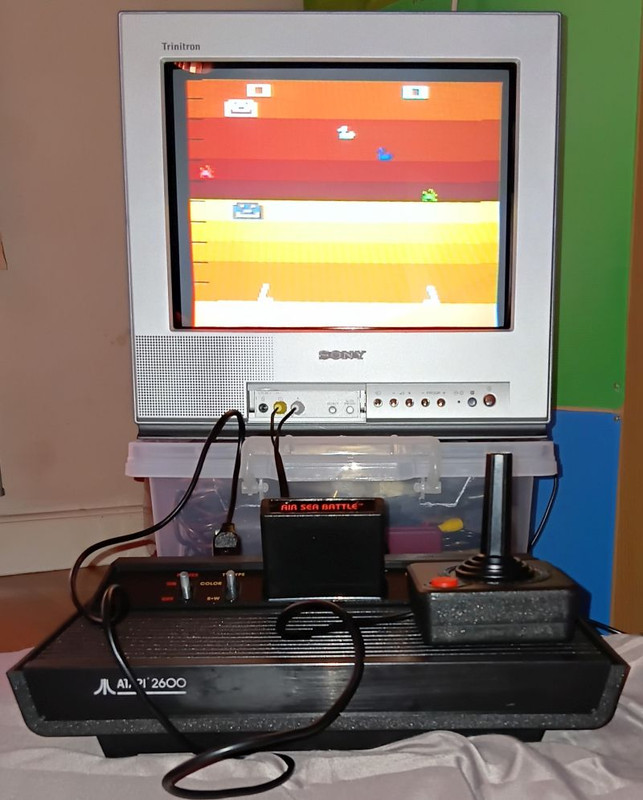

จอ CRT

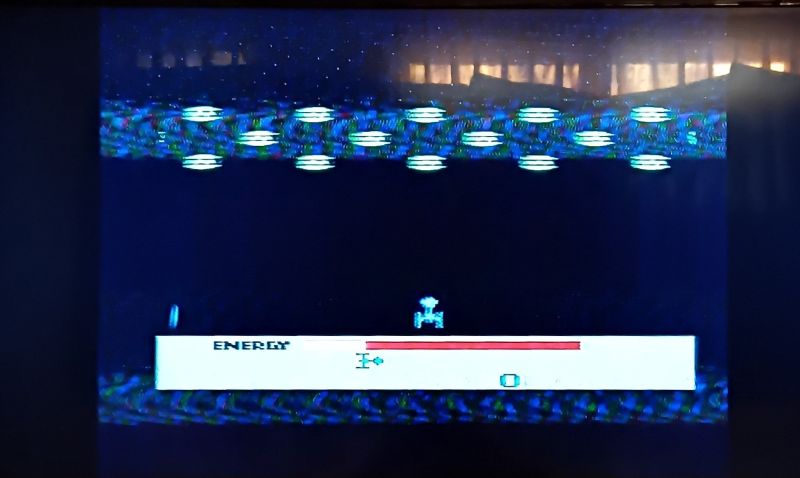

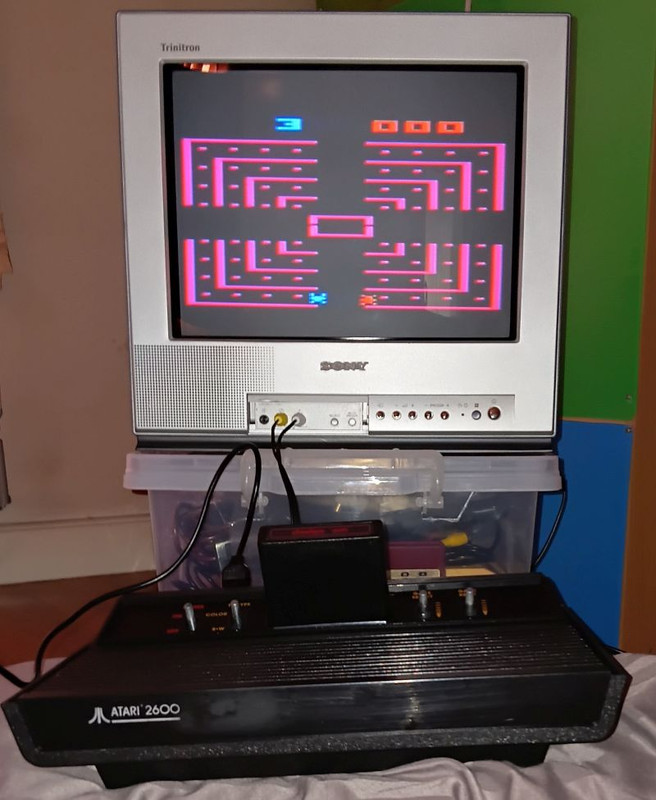

จอ LCD
*ตลับเกมที่เอามาทดลองมีแต่โซน NTSC ครับ จึงได้ภาพตามที่แสดงไว้ข้างบน

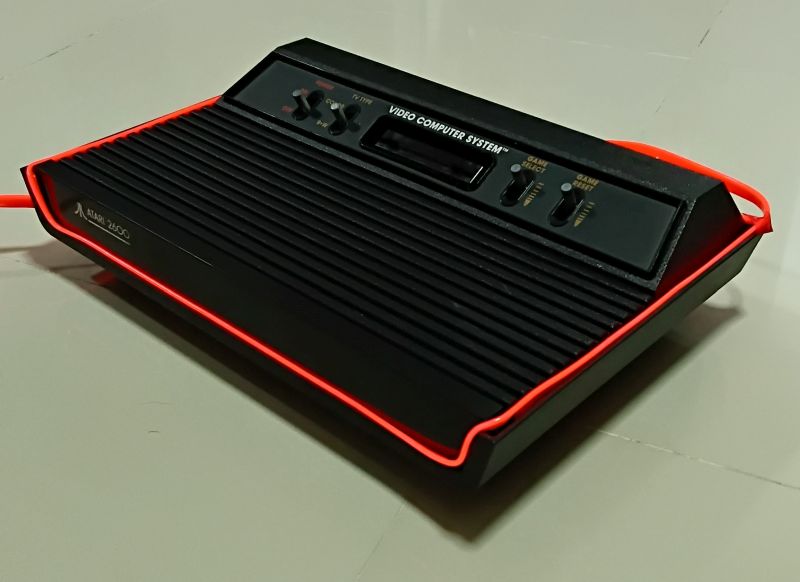

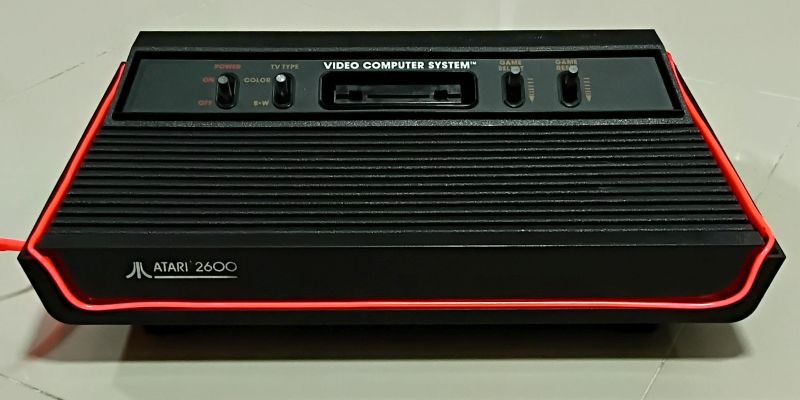

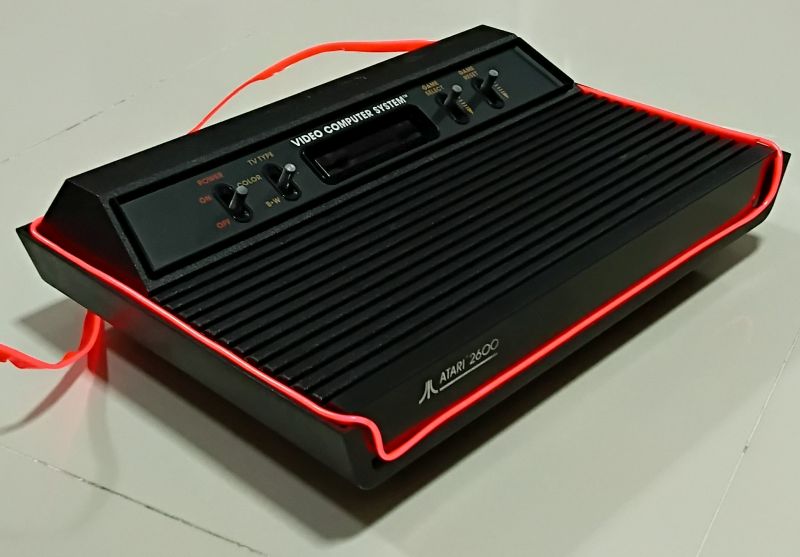

***** ส่วนต่อไปจากนี้ไม่มีอะไรมาก อยากเพิ่มสายแสงแต่งรถเข้าไปหน่อย ให้เข้า concept Vader (คิดเอาเอง)
*****
จบแล้วครับ
ขอขอบคุณ DGO ที่คงอยู่ ให้พื้นที่ในการลงบทความเรื่อยมา
